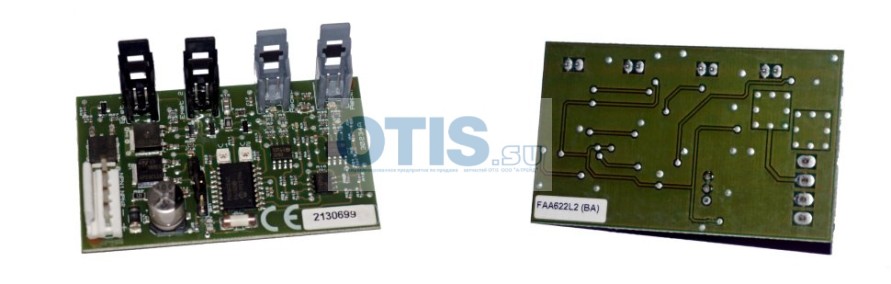

Плата фотореверса OTIS FAA622L2 (BA) — Door Photo Reversal Board для Gen2

OTIS FAA622L2 (BA) — оригинальная электронная плата системы фотореверса дверей лифта OTIS Gen2. Плата предназначена для обработки сигналов от фотоэлектрической системы защиты дверного проёма и обеспечивает повторное открытие дверей при обнаружении препятствия. Плата FAA622L2 (BA) является обновлённой ревизией платы FAA622L1 (BA) и применяется в дверных системах лифтов OTIS Gen2.

Модуль FAA622L2 BA входит в состав узла защиты дверей и выполняет функцию интерфейса между фотозавесой (фотоэлементами контроля дверного проёма) и системой управления дверным приводом. При пересечении светового барьера плата формирует сигнал фотореверса, обеспечивая безопасное открытие створок двери.

Плата применяется в автоматических дверях лифтов OTIS Gen2 и работает совместно с дверными контроллерами, платами интерфейса кабины и главным контроллером системы управления.

Основные функции платы OTIS FAA622L2 (BA):

• обработка сигналов фотоэлектрической защиты дверей;
• контроль состояния дверного проёма;
• формирование команды повторного открытия дверей;
• взаимодействие с дверным контроллером;
• диагностика работы системы фотореверса;
• обеспечение безопасного закрывания дверей кабины.

При неисправности платы FAA622L2 возможны симптомы:

• двери закрываются при наличии препятствия;
• постоянное срабатывание фотореверса;
• двери не доходят до полного закрытия;
• ошибки дверной системы;
• отсутствие реакции на пересечение лучей фотозавесы;
• периодические остановки лифта из-за защиты дверей.

Использование оригинальной платы OTIS FAA622L2 (BA) обеспечивает корректную работу системы безопасности дверей и совместимость с оборудованием OTIS Gen2.
